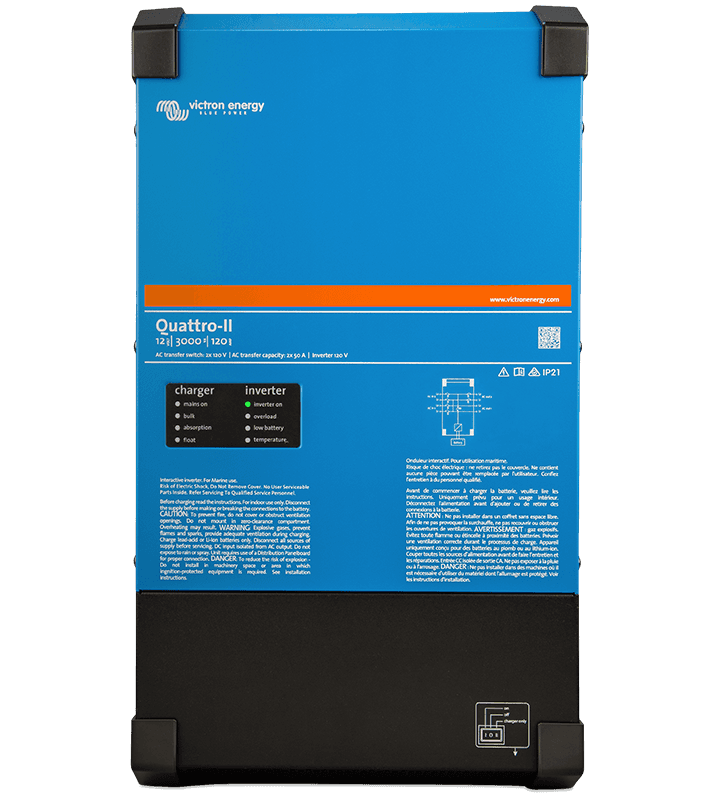

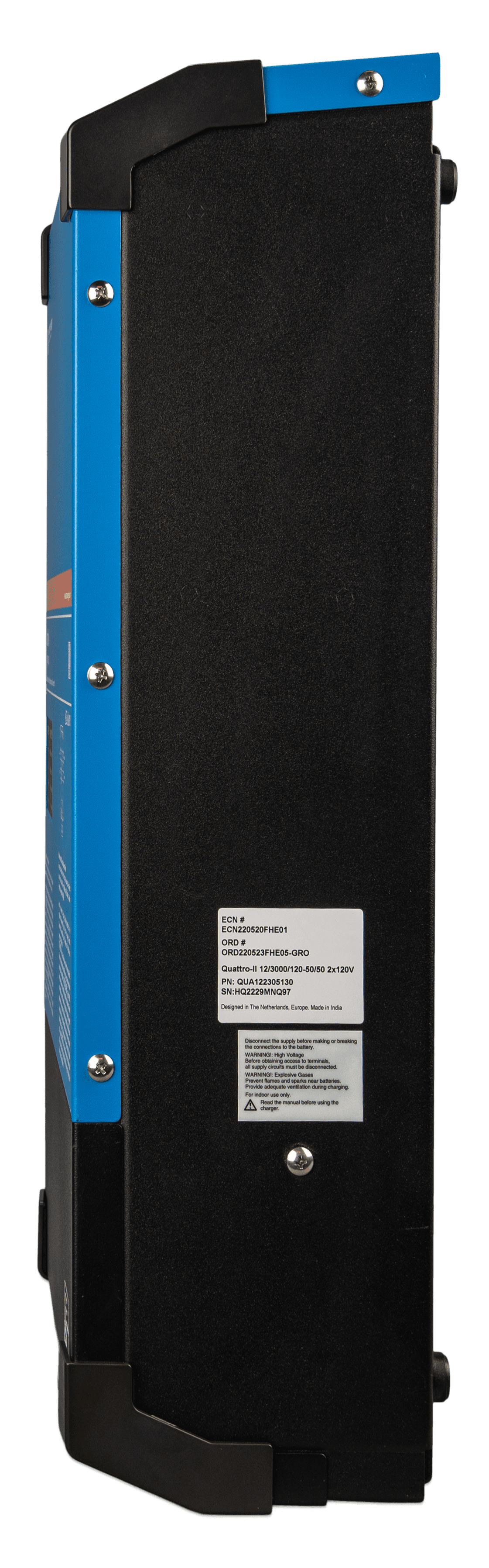

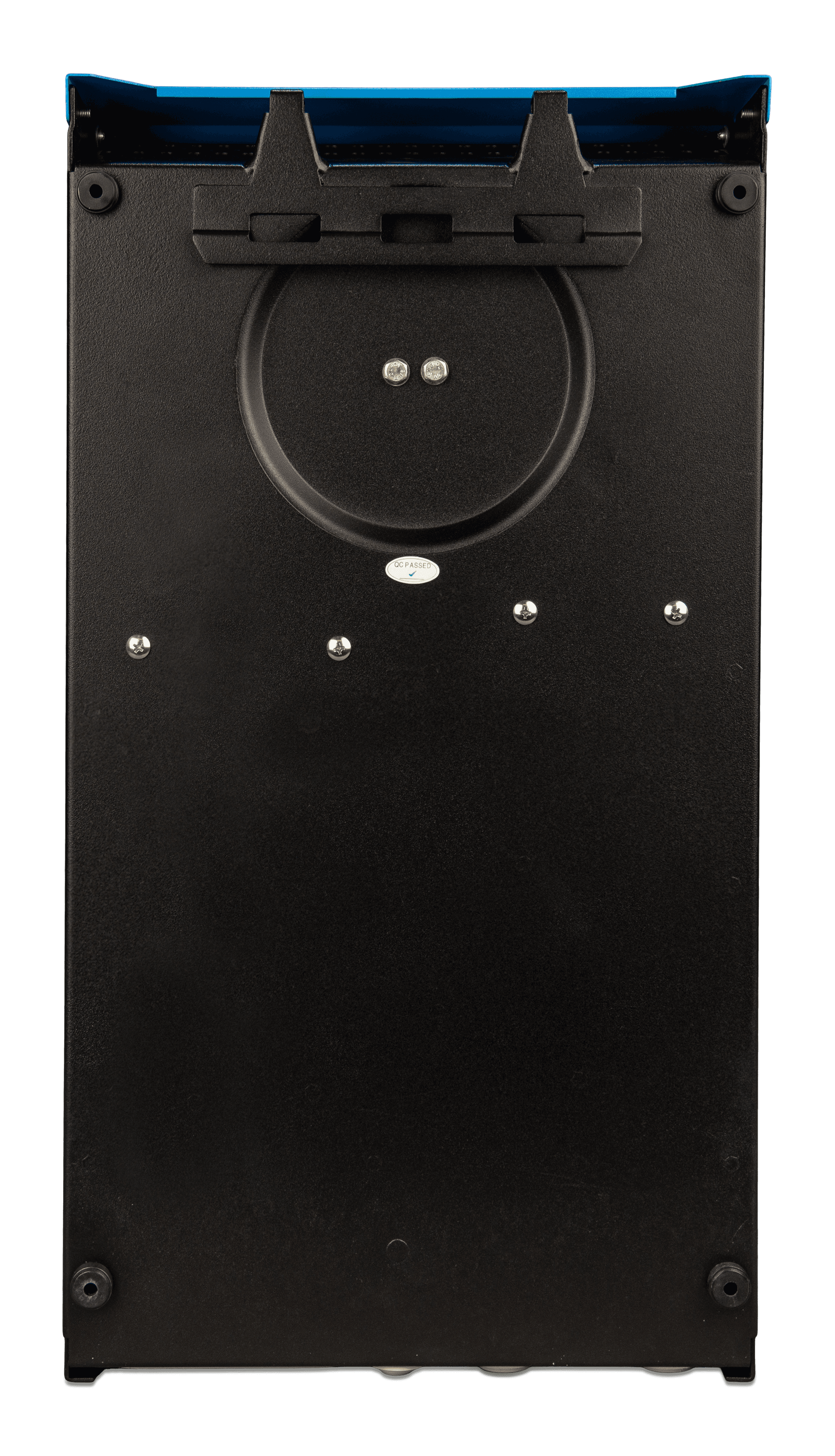

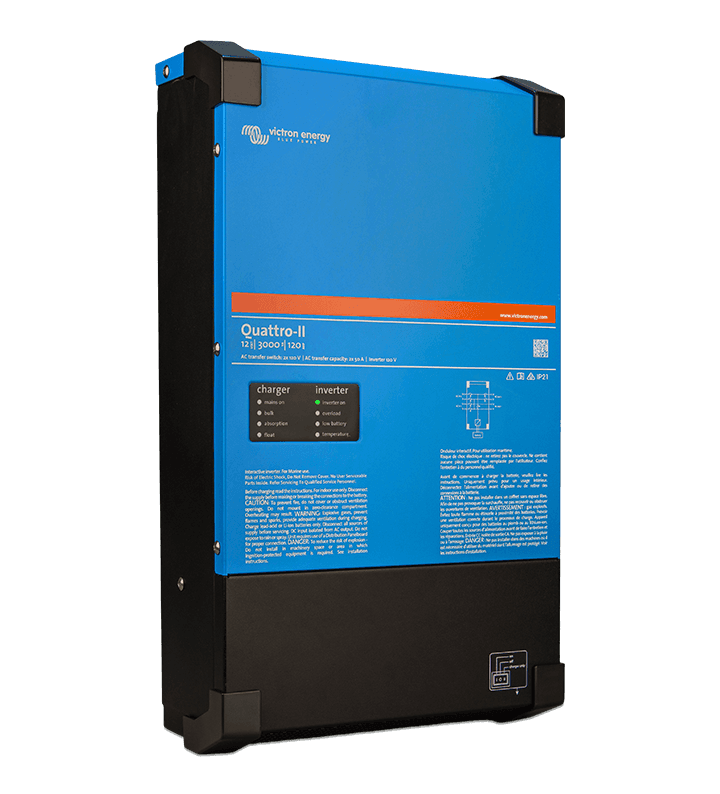

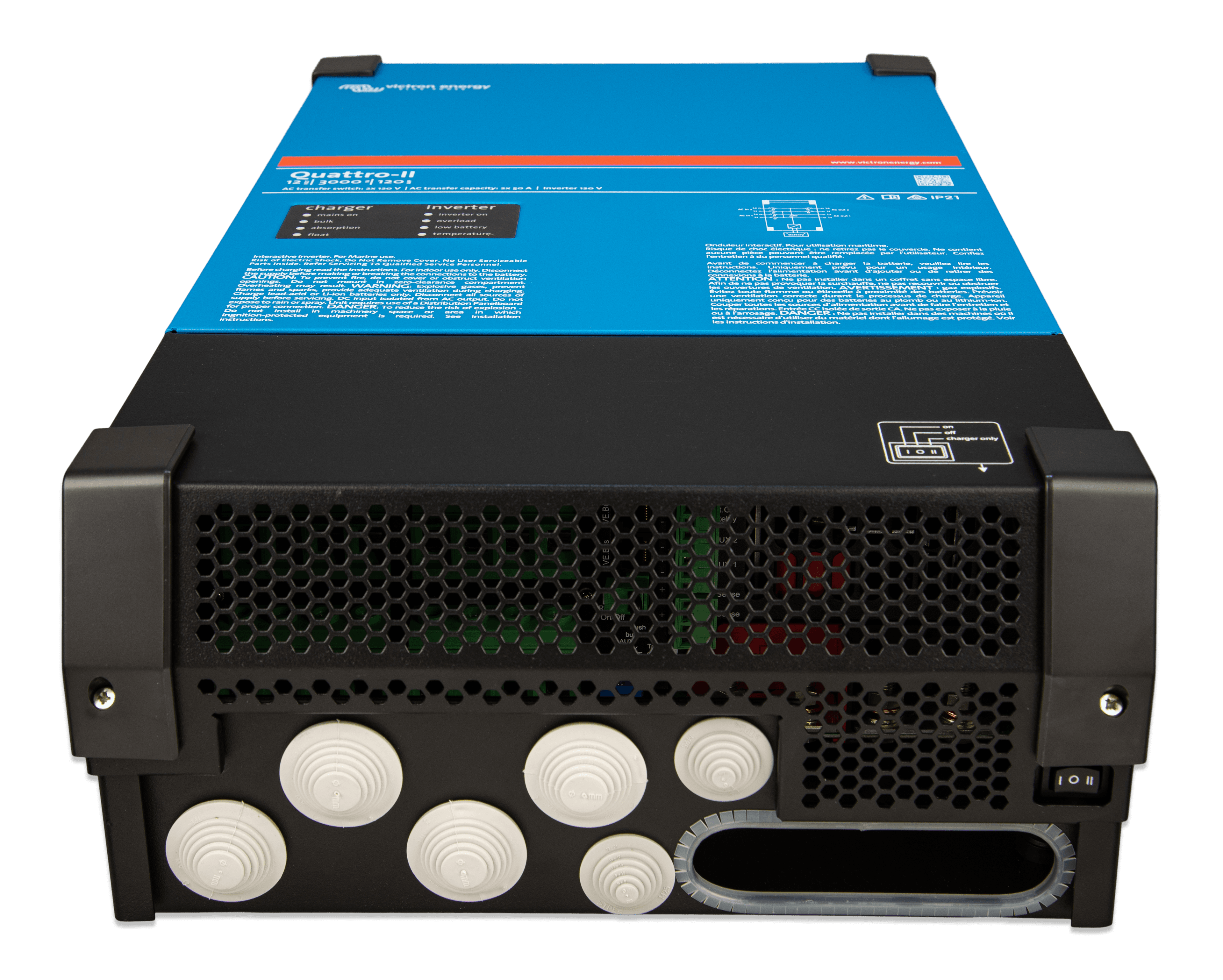

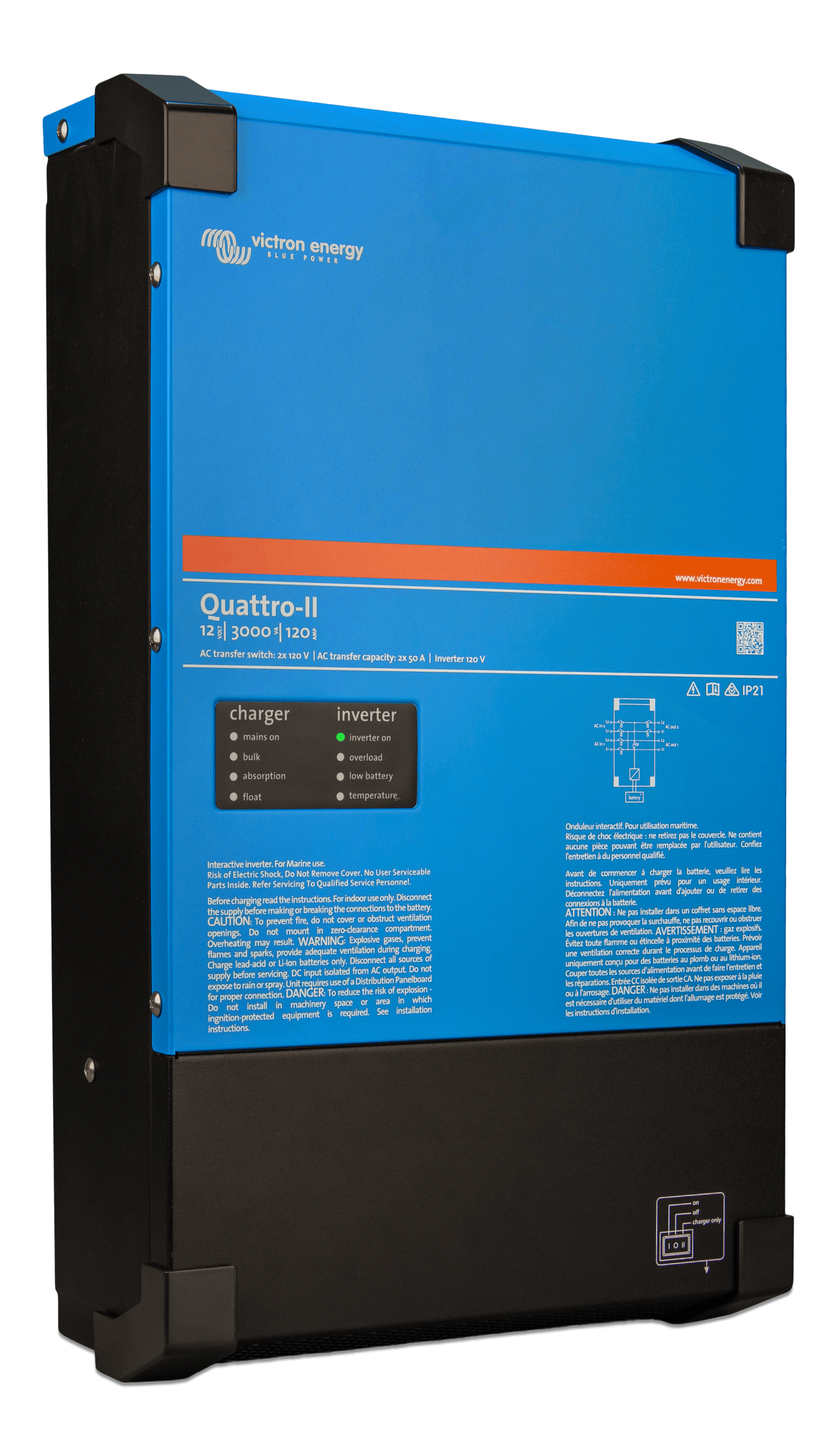

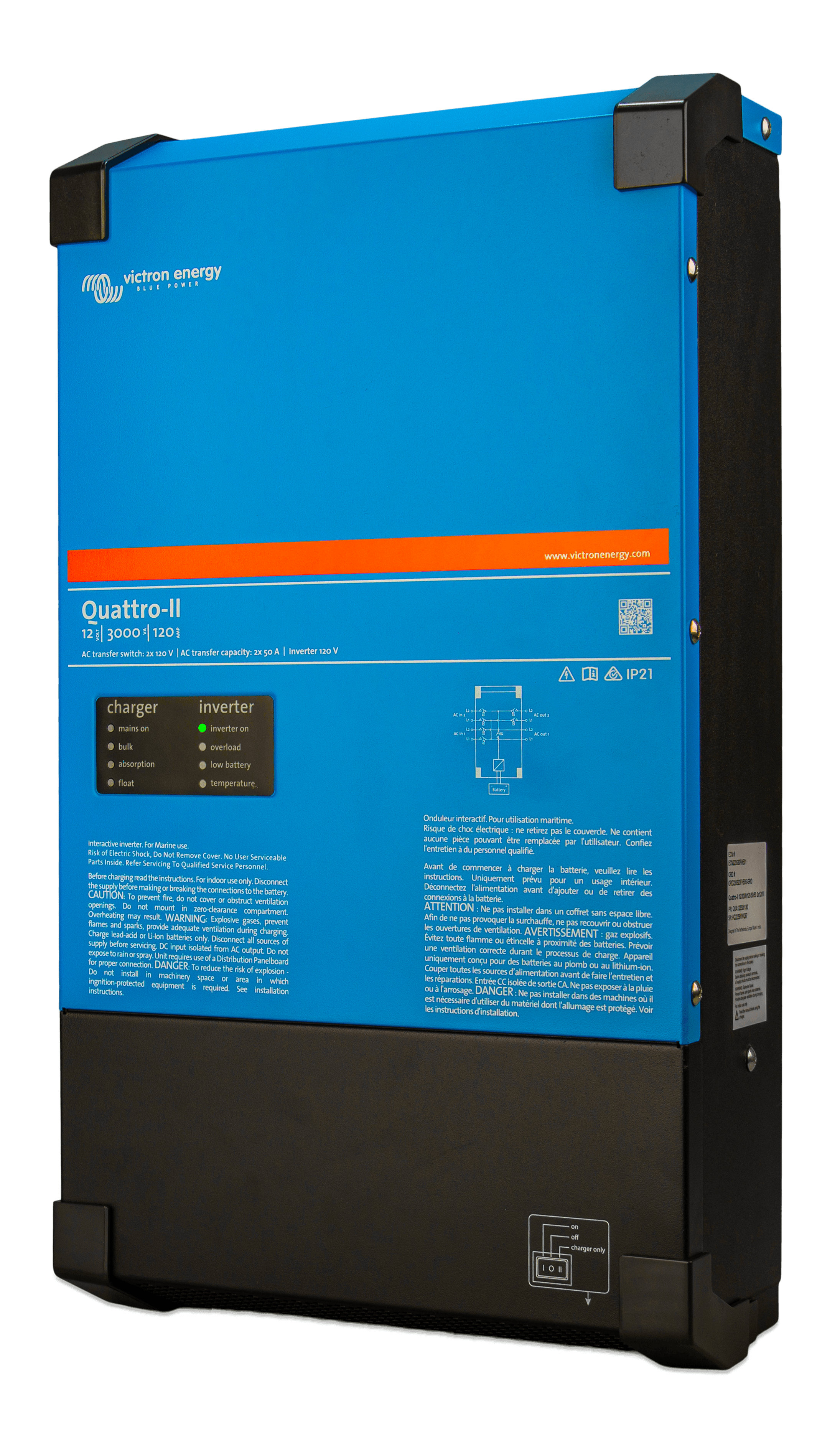

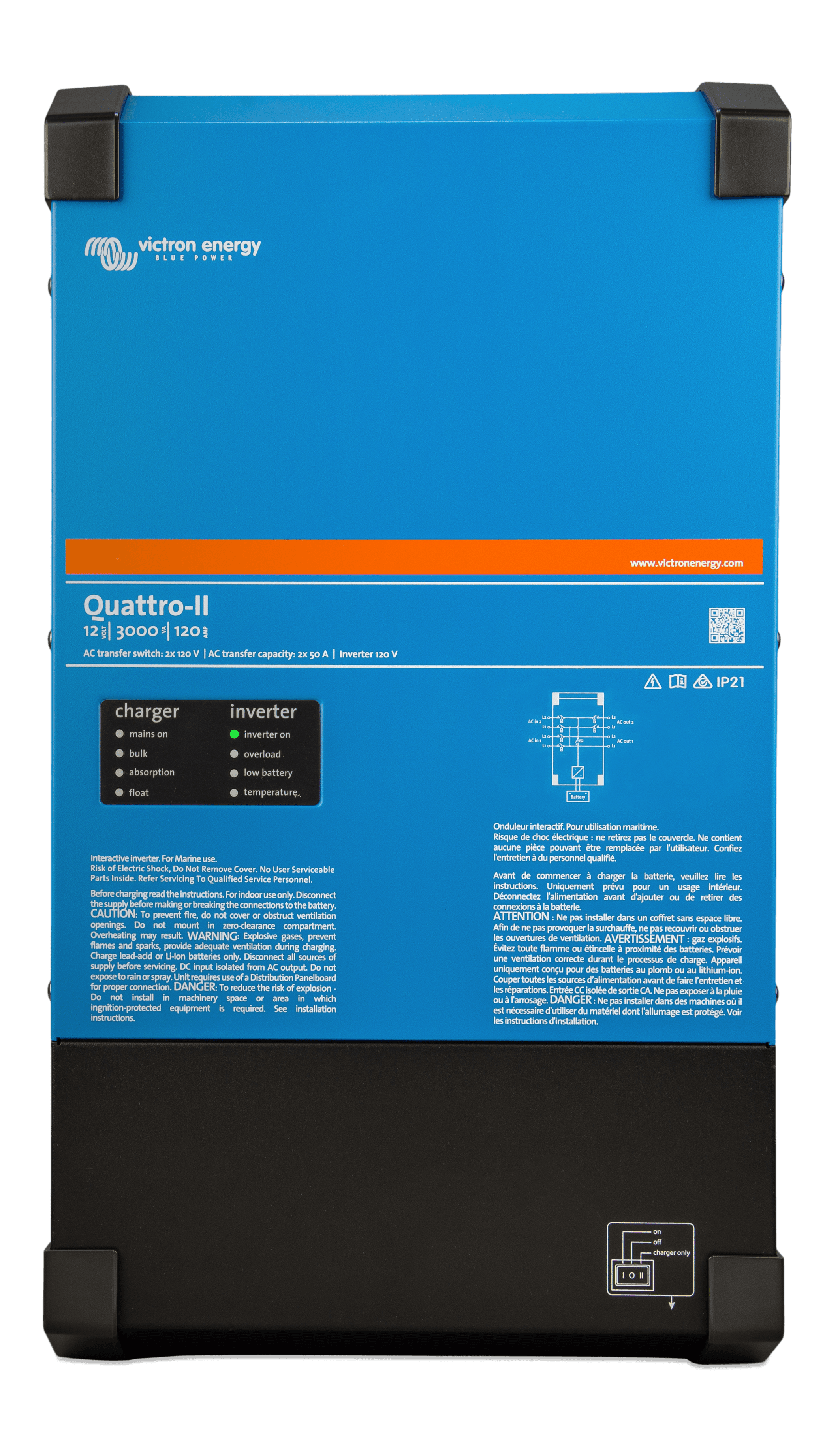

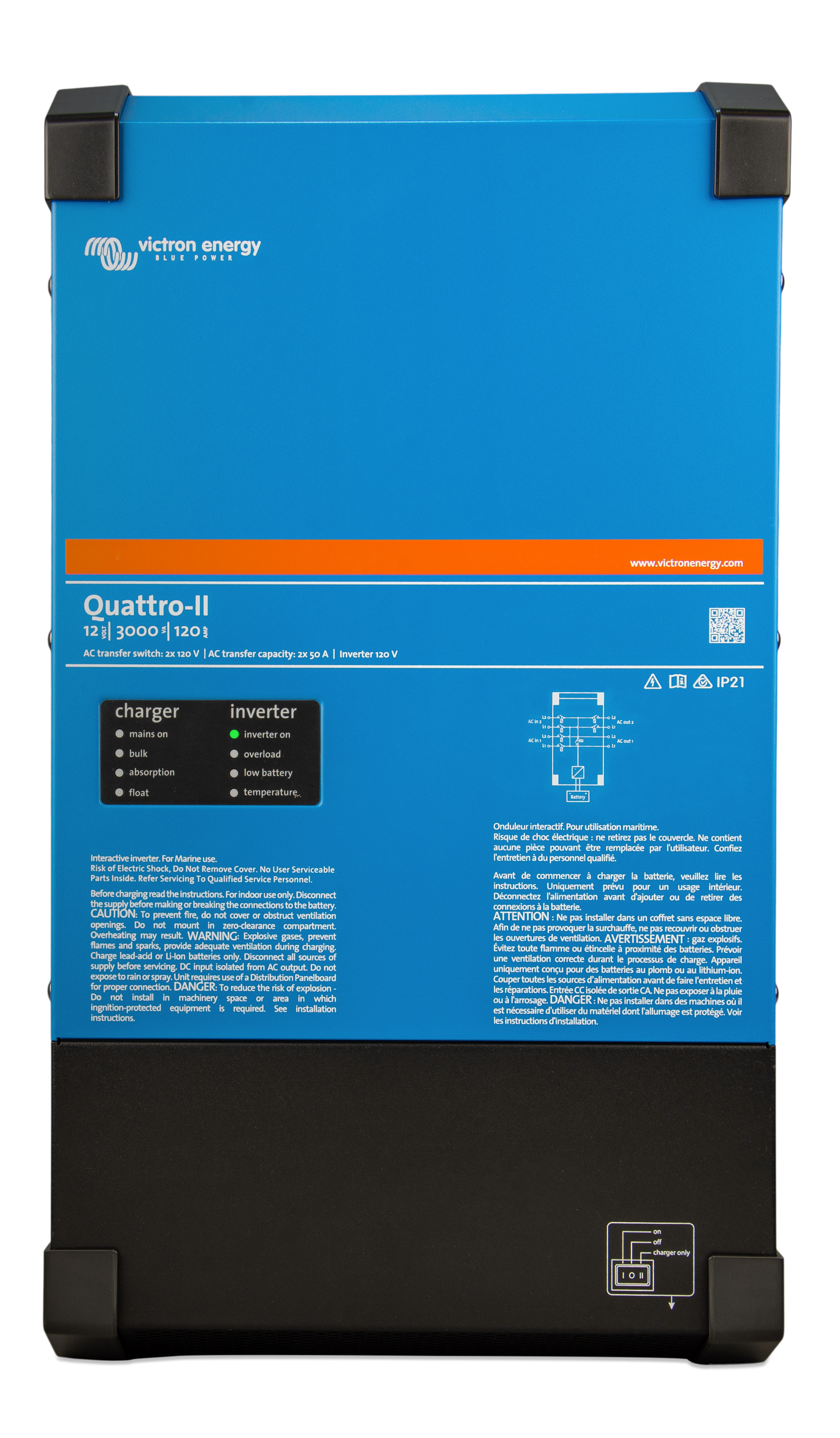

Quattro-II 2x 120 V

Der Quattro-II 2x120 V ist, ähnlich wie der MultiPlus-II 2x120 V, ein Kombi-Wechselrichter und -Ladegerät, das speziell für standardmäßige nordamerikanische 50 A 120/240 VAC Split-Phase-Anwendungen entwickelt wurde. Darüber hinaus ist er für zwei AC-Eingänge geeignet und verbindet sich automatisch mit der aktiven Quelle.

Unabhängig davon, ob er vom Netz oder von einem Generator gespeist wird, kann der Quattro-II 2x120 V beide Leitungen einer 120/240-V-Versorgung aufnehmen und durchleiten, wobei er die vollen 50 A zum Laden und für AC-Lasten nutzen kann. Beim Anschluss an eine einphasige 120-V-Versorgung akzeptiert der L1-Eingang des Quattro-II 2x120 V den eingehenden Strom zum Laden und Durchleiten, während die L1- und L2-Ausgänge für einphasige 120 V auf jeder Leitung kombiniert werden.

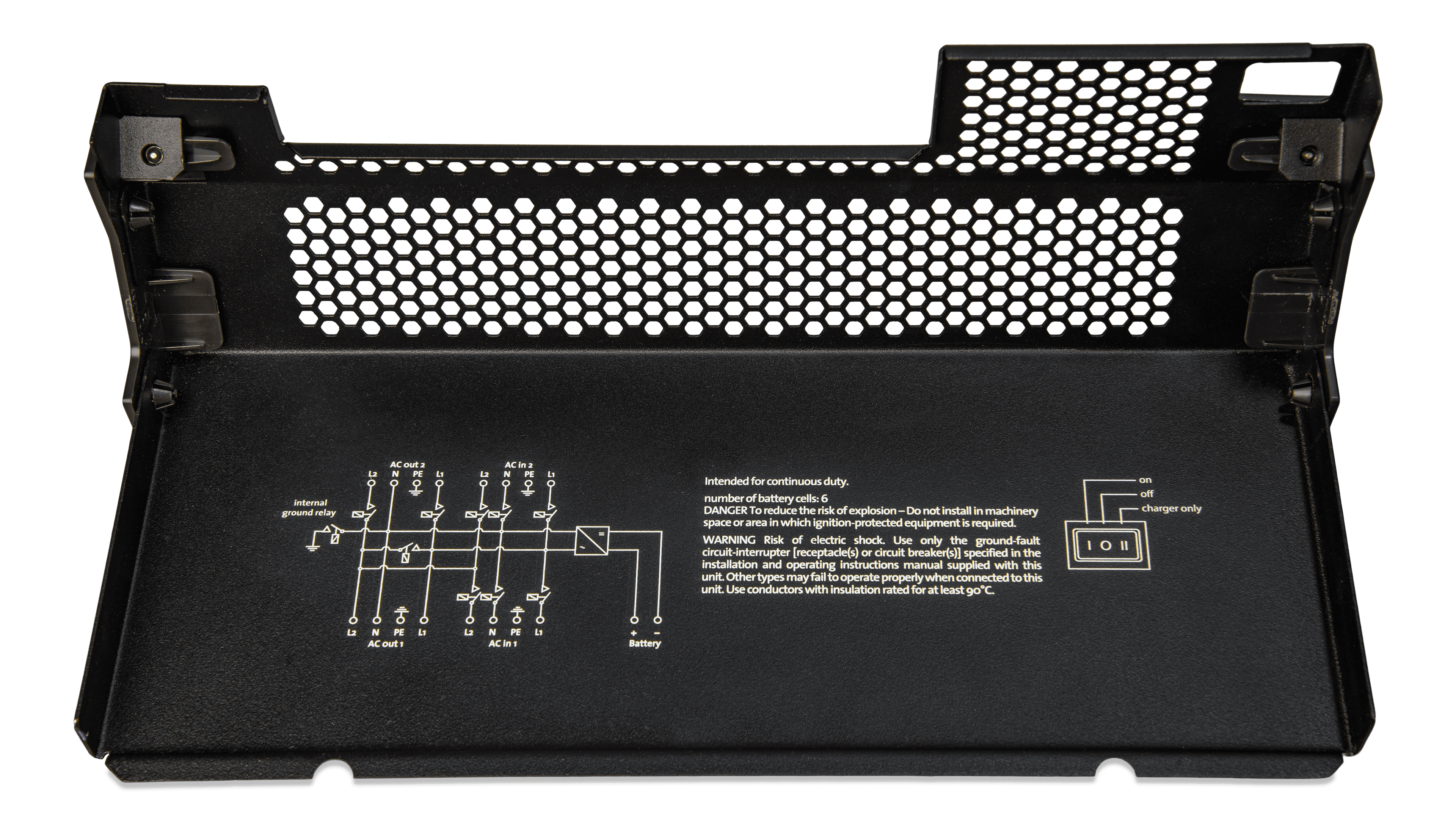

Wenn keine Wechselstromquelle verfügbar ist, schaltet der Quattro auf Wechselrichterbetrieb um. Der Wechselrichterausgang ist ebenfalls einphasig 120 V. Im Wechselrichterbetrieb verbindet der Quattro-II 2x120 V intern die beiden Leitungen L1 und L2 miteinander, um die Verbraucher an beiden Ausgängen mit 120 VAC zu versorgen. Aus diesem Grund werden unter allen Anschlussbedingungen beide Seiten einer Schalttafel mit 120 V versorgt. 240 VAC ist jedoch nur verfügbar, wenn der Quattro von einer zweiphasigen 120/240 VAC-Quelle versorgt wird. Auf diese Weise wird verhindert, dass schwere Lasten wie Warmwasserbereiter oder 240 V-Klimaanlagen die Batterie entladen.

Der Quattro-II 2x 120 V verfügt über alle erwarteten Funktionen unserer vielseitigen Wechselrichter-/Ladegeräte-Reihe, einschließlich PowerControl, PowerAssist, Eingangsstrombegrenzung, zwei AC-Ausgänge sowie Parallel- und 3-Phasen-Konfiguration für VE.Bus-Systeme mit größerer Kapazität. Geeignet für LiFePO4-Batterien und eine Vielzahl anderer Batterietechnologien.
